ESP32 神之眼 Genshin Impact Vision

Bilibili BV1Fr4y1z7yS: 下北泽元素力测试
Bilibili BV1ir4y1r7ZS: 给刻师傅做个神之眼
Bilibili BV1hS4y1D7fo：蒙德外壳+圆版 测试
Bilibili BV1a34y1s7b5：稻妻外壳+圆版 测试
Bilibili BV13S4y1e7Yu：蓝牙切换视频测试
Bilibili BV13S4y1e7Yu：须弥外壳

警告：如果你没有能够完全理解整个设计的能力，那就不推荐做。 因为我也不知道又会遇到什么坑

这里不是 B 站 up 渣渣一块钱4个 的代码仓库，别做错了。详情见下方 消歧义补丁 一节

如果你是第一次尝试电子制作，或是不确定能否在缺乏教程的情况下自行完成以 0402 元件为主的中高密度 PCB 焊接及调试，那么推荐你从 渣渣一块钱4个：电子版璃月神之眼制作教程 做起，他的教程十分详细，难度和成本都比较低，可以快速做出一个能用的成品。

另外我也有一个基于小渣渣的设计缩水的版本，使用他修改的外壳，基于 GPL 3.0 开源，对量产成本做了优化；
见 libc0607/vision-c3-youth
但我没有在量产，在卖的都不是我，所以我不是客服，遇到问题你自己看看源码（

我想自己做一个，且不怕翻车，该从哪开始？

但是真的很容易翻车，如果你真的想好了……。
你可以先看 渣渣一块钱4个：电子版璃月神之眼制作教程，大体流程是相同的

• 参考 PCB 设计 一节中的链接，在 LCEDA 中导出 Gerber，送到嘉立创下单（PCB 下单指引）
• 如果你对自己的焊接水平没有自信，需要 SMT，还需要导出 BOM 以及贴片坐标，参照嘉立创的下单教程进行 SMT 下单
• 拿到 PCB 后完成全部元件焊接，确保硬件没有问题
• 在 Arduino IDE 中装好 arduino-esp32 环境，并按照代码前的注释信息安装好其他依赖
• 按照代码前的注释信息，编译并上传程序至板载的 ESP32 中，测试基本功能是否正常；你应该使用带有 EN 和 IO0 接口的 ESP32 下载器
• 下载外壳的 STL 文件，通过 3D 打印制作外壳；你也许会想要在 三维猴 或 未来工厂 下单
• 将打印好的外壳进行打磨及喷漆，可以参考 渣渣一块钱4个：外壳喷漆教程
• 按照对应外壳文件夹下的 README 进行外壳及整机的组装
• 按照 代码 README 下的指引，上传文件至内部存储中，并进行参数配置
• Enjoy!

如果你想在 渣渣一块钱四个 的设计中，移植使用蓝牙 iTag 进行遥控的代码，这里有一个我整理出来的最小示例大概能帮到你：ble_itag_demo

硬件特性

以下描述的是 V3.3 版本的特性：

• 1.54 寸 LCD（方版）或 1.28 寸 LCD （圆版）
• ESP32-PICO-D4 核心，可以 Wi-Fi 上传
• 内部显示的内容作为图片或者视频存在，可以在 SPIFFS 或 SD Nand 中存放图片/视频，理论上可以 128M ~ 8G
• 内置 LIS2DW12 加速度传感器，支持敲击识别，重力感应功能觉得有点鸡肋就删了
• 外壳预留 TEMT6000 环境光强度传感器位置，12-bit（大约） PWM 调光
• 锂电池充电管理使用 CN3165，带有 NTC 保护，通过电阻配置来支持 4.2V/4.35V/4.4V
• 圆版电池 R40350 3.85V/435mAh，方版电池 403035 3.7V/450mAh
• 低功耗 DC-DC 降压 ETA3425，低电量时 100% 导通，即断电电压由锂电池保护板决定
• 用了一个 SY6280AAC 让屏和 SD Nand 支持断电
• 支持且仅支持无线充电，需要外接无线充电模块并将线圈贴在外壳上；配套使用 华为 GT2 Pro 的无线充电座即可充电，淘宝大概卖 29
• 本体带有一个物理按键，暂时用于切换显示模式
• 支持将 iTag 蓝牙防丢器作为按钮控制视频切换

本设计的整体思路是尽量省电，虽然 V3.3 增加了电池容量（…），但受体积限制和屏幕拖累，续航还是尿崩
你可以通过修改配置文件，在显示效果和续航间选择合适的平衡；详见 vision_sdcard_mjpeg

由于 2022 年 6 月的某个时候嘉立创将 ESP32-PICO-D4 踢出了经济型 SMT，考虑到少量自制的可制造性，未来本设计很可能会因此做出一些调整；但 V3.3 已经是一个相对稳定的版本，如果你等不及了可以做或是自己修改。
根据目前（2022.7）的信息来看，须弥也是圆的，我猜电路大概是还能用的（吧…？），所以应该不用再大改了

PCB 设计

PCB 圆版：
V3.3: OSHWHub: libc0607/esp32_vision_v3-3_gc9a01_rel

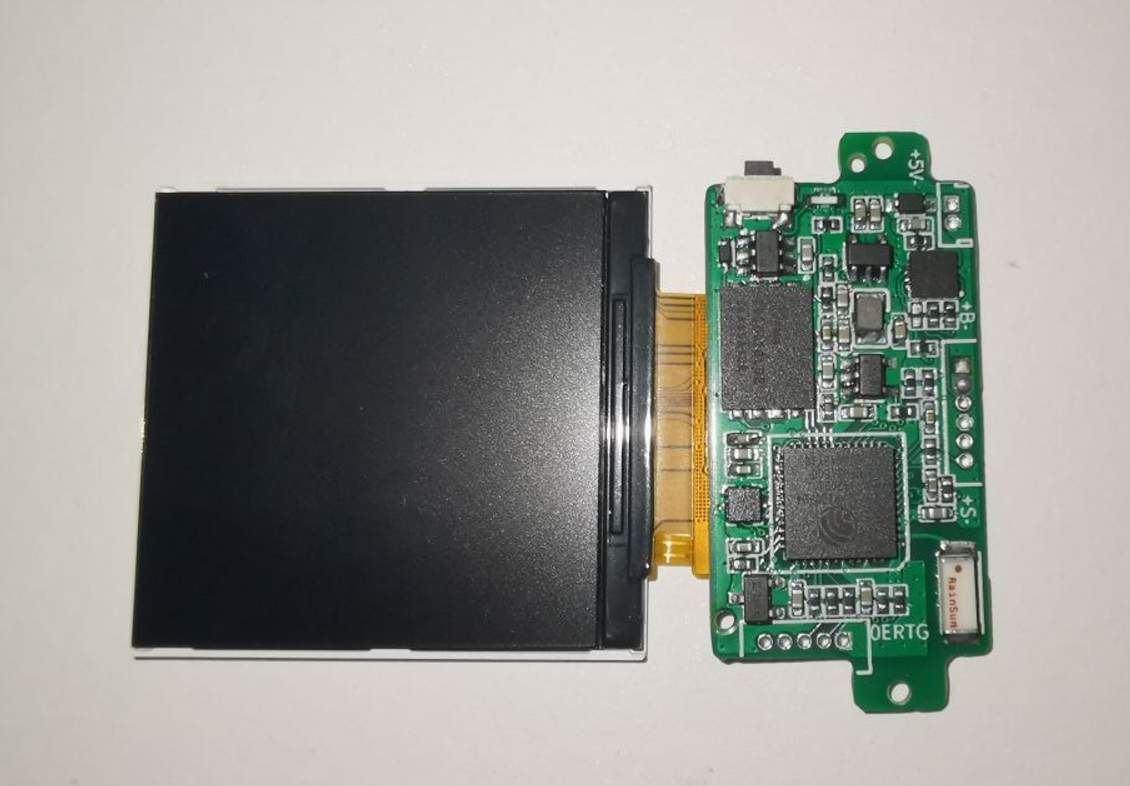

PCB 方版：
V3.3: OSHWHub: libc0607/esp32_vision_v3-3_st7789_rel
注：1.54 寸 ST7789 屏幕有很多厂家生产外形和引脚定义兼容的型号，但有一部分型号屏幕的侧面及背面漏光。
由于把漆喷到一点都不漏光这件事不是很有操作性，所以推荐选择不漏光的版本；你可能需要问问卖家
注2：屏幕可能存在色差，不同的屏色差不同，这个emmm就没什么低成本且可操作性强的解决方法，推荐把播放的视频用 AE 自己调个色

关于本设计在 2022 年 6 月之前的物料成本，仅供参考：以每批次做 5 套为例，约为 120 ~ 140 元/套。
该价格：不含消耗品及工具等；不考虑良率；不含邮费；PCB 白嫖嘉立创；SMT 贴基础库；
其中由于屏幕价格，方版整体会比圆版便宜；整体数值可能随元器件价格波动（不过大概只会高吧x
懒人包：648做5个，做不出来再补一单328（？）

2022 年 7 月更新：由于 JLC 把 ESP32-PICO-D4 移出了经济版 SMT 可贴列表，单次贴片的工程费由原本的 50 元提高到了 150+50 元。（我这邮寄的还没用完呢你就涨价草（
除非你自己搞得定 ESP32-PICO-D4 的手工焊接，否则这会带来很高的成本提升。

软件

目前做了两版测试代码，可以实现基本功能，但都不算正式 Release。有待填坑；

vision_SPIFFS_GIF_video： 不贴 SD Nand，仅使用 ESP32 内部的 SPIFFS 作为存储的版本
vision_sdcard_mjpeg： 使用 SD Nand 作为存储，支持 Wi-Fi 上传，支持 OTA，支持蓝牙的版本

vision_SPIFFS_GIF_video 为早期版本的产物，没有维护，不能保证运行在新版硬件上。
后续主要更新会集中在 vision_sdcard_mjpeg 上

外壳

由于本人非专业，只在大二上过一晚上的 SolidWorks 课，原始工程的 SLDPRT 已经变成屎山，本着要脸的原则没有放出。
但这里提供了 STL 格式的文件，可以直接拿去下单 3D 打印，想修改的话也可以逆向一下，或是使用如 C4D 等可以修改的软件自行修改。

另，现版本由于个人不算满意，可能会继续改动，持续到我删掉这句话为止；请自行考虑风险。

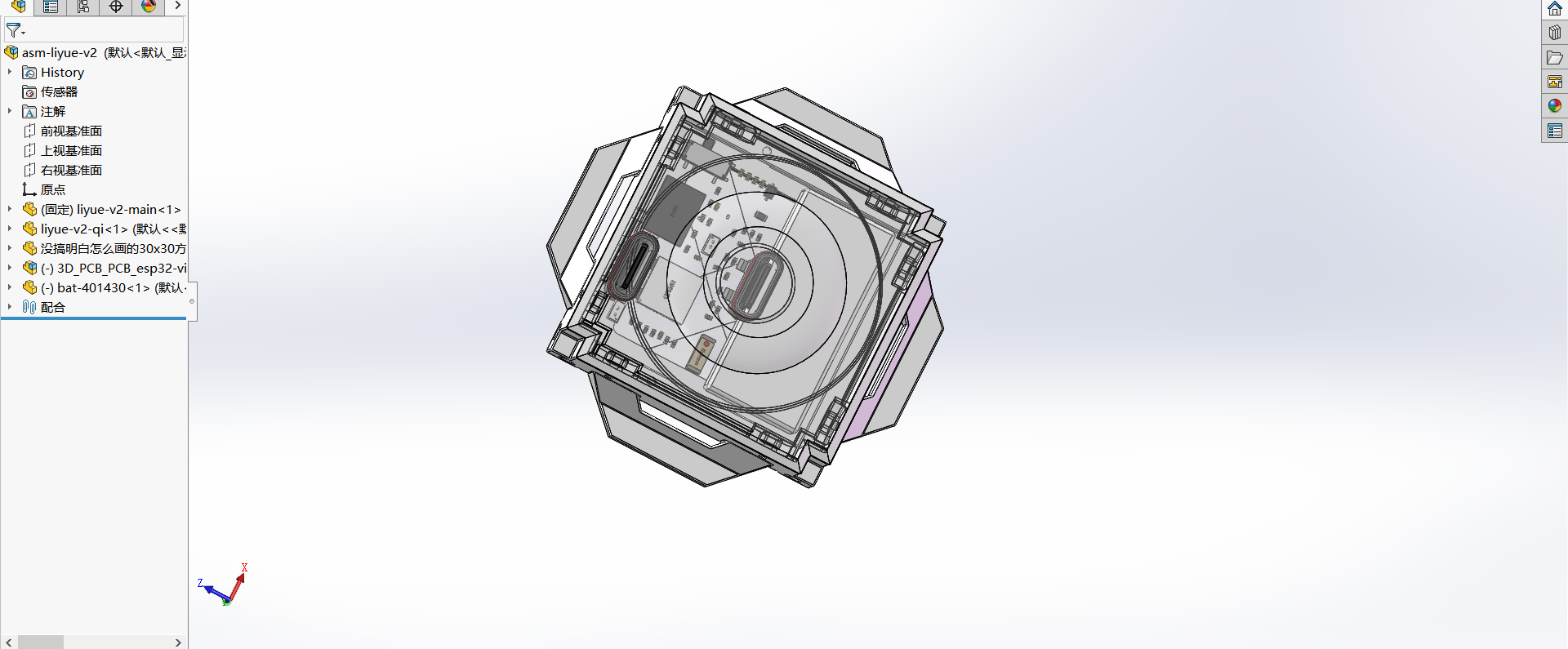

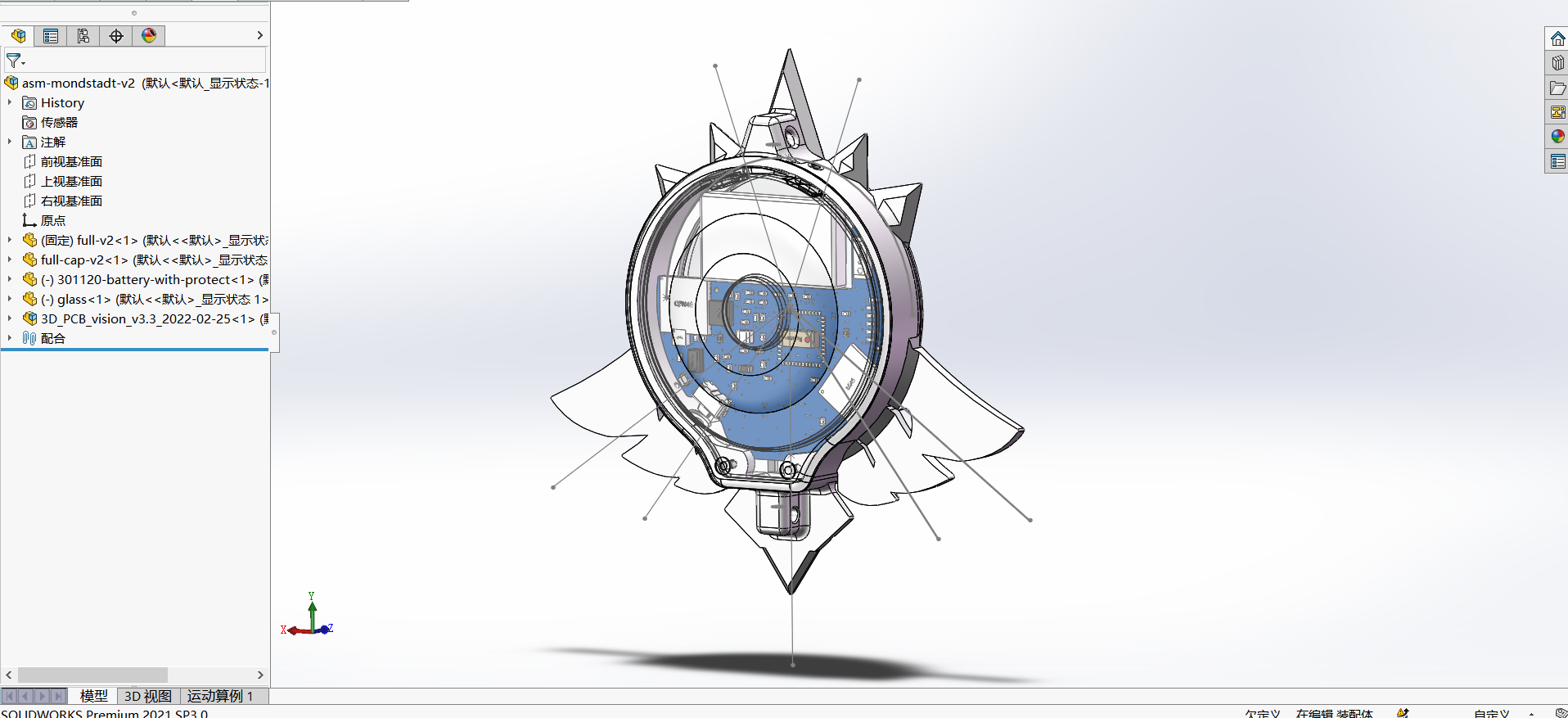

蒙德版外壳在这

璃月版外壳在这

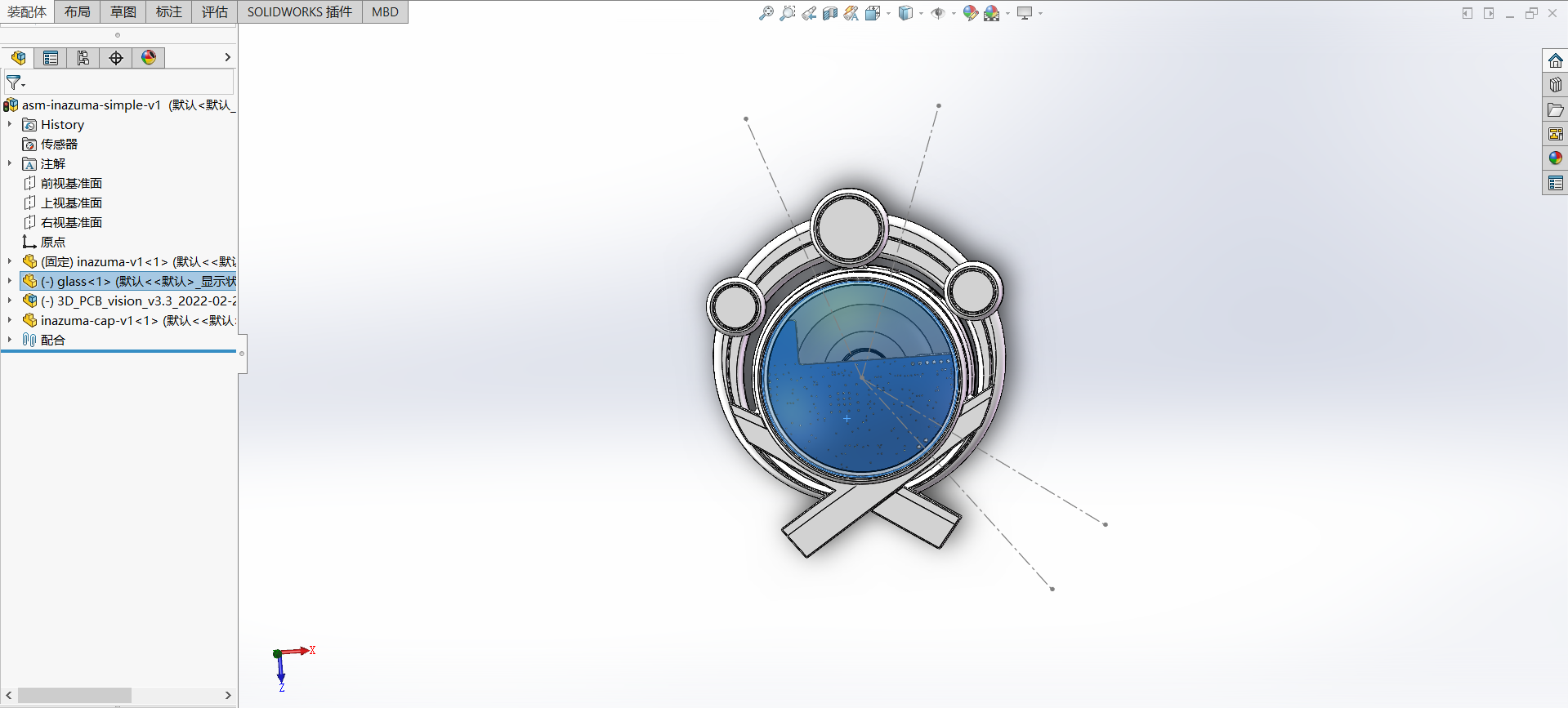

稻妻的

参考 & 引用

两个软件例子都参考了 moononournation/RGB565_video
以及 DFRobot_LIS 的 tapInterrupt 示例、ESP32 Arduino 中的 SDWebServer 和 OTAWebUpdater 示例
蓝牙 iTag 部分参考自 100-x-arduino.blogspot.com
元素图标来自 Bilibili: 鱼翅翅Kira
外壳的处理方法是从 @云梦泽创意空间 的群文件中学到的
野兽先辈忘了从哪搞来的了。。
如果还有遗漏请指出谢谢茄子

消歧义补丁

这里不是 B 站 up 渣渣一块钱4个 的代码仓库，别做错了。

我的设计和他的设计是两套独立的设计，代码不通用，硬件不通用，外壳不通用，开源协议也不同，只是碰巧外观都是神之眼。。
如果你只是想要一颗挂件，被神明注视一下下，我推荐优先考虑他的设计，因为他的教程详细丰富，群里活人多，翻车严重的话还能买个他的核心板用；
我的这边只有 Github 这点儿文档，还总是不更新，代码还有 bug，做了会被神明注释掉的（

A. 渣渣一块钱4个 的设计资料汇总

我这里仅作为参考，不对内容做保证，不保证完整性，以原作者为准，请自行检查是否有最新版。
别做错了，别做混了，别问我哪里和哪里能不能通用。。。
圆版 PCB：OSHWHub: 神之眼挂件V1.1
方版 PCB：OSHWHub: 璃月神之眼挂件
方版教程：渣渣一块钱4个：电子版璃月神之眼制作教程
方版效果：渣渣一块钱4个：璃月电子版神之眼
圆版教程：渣渣一块钱4个：电子版神之眼（蒙德）开源说明
圆版安装：渣渣一块钱4个：神之眼圆形核心板安装教程
圆版效果：渣渣一块钱4个：稻妻和蒙德电子版神之眼
外壳下单：渣渣一块钱4个：神之眼外壳3D打印平台打印教程
外壳喷漆：渣渣一块钱4个：外壳喷漆教程
视频格式转换：渣渣一块钱4个：使用FFmpeg转换mjpeg格式

他的 QQ 群：636426429
他后续会制作大尺寸（大约你家墙上86盒那么大）的神之眼，而我暂时没有计划，如果需要可以关注他。

B. 我 的设计资料汇总

……就 全都在这 没别的了（

我的设计和他的设计的关系

• 电路部分各做各的，不通用，不过也有相互参考
• 程序部分各做各的，不通用
• 他的蒙德外壳和璃月外壳基于我的修改，但不通用
• 他卖核心板（不含外壳），我不对外卖，所以想买的去找他
• 他的外壳为 CC BY-NC-SA 协议，其余部分为 GPL 协议；我的全部设计为 CC BY-NC-SA 协议

许可

本设计采用 CC BY-NC-SA 4.0 许可。（OSHWHub 上只能选 3.0 ..）
我不卖成品，也不以任何形式卖套件，没精力搞。。
但作为开源项目，你当然可以在遵守开源协议的情况下自己做一个玩；NC 是为了防止潜在的mhy法务部警告（？）。
如果你还是充满好奇，可以看看 《原神同人周边大陆地区正式运行指引V1.2》（不保证这里链接是最新版，请自己确认）

免责声明

这东西仅为个人 DIY 项目，作者不保证所公开的内容绝对可用，也不可能解决所有出现的问题。
本设计的全部设计资料都已开源，这里的内容足够从零开始制作一个完全可用的成品，没有那种祖传的隐藏细节。
如果你对组装细节有不清楚的地方，可以联系我补全，但我只会直接补全到 Github 上，以便他人参考。
你应该考虑到所有可能存在的风险，包括但不限于各种可能的人身伤害、金钱损失和 Emotional Damage。
滥用本项目造成的一切负面效果与作者无关，最终解释权归作者所有。

说真的，不推荐做，又费钱又费时间又容易翻车，还容易因为自己太菜而受到精神打击（
