Refactor Spine Material System to Support Custom Shaders for Advanced Effects

Open johanzhu opened this issue 1 year ago • 1 comments

Description： We propose a refactor of the current Spine material system to enable custom shader capabilities, allowing developers to create more sophisticated visual effects through GPU shader programming.

Problem Statement: The current material system:

Lacks flexibility for custom rendering requirements
Limits artistic expression with pre-defined material options
Cannot support modern VFX techniques like dynamic distortions, advanced blending, or GPU-powered animations

Proposed Solution:

1. Material System Refactor

Decouple material management from core rendering
Create extendable material base classes
Implement shader template inheritance system

2. Custom Shader Support：

Allow injection of custom vertex/fragment shaders
Support shader uniforms/parameters binding
Enable material property overrides via shader code

3. Effect Development Interface：

Expose shader hook points through Material API
Add texture slot management for effect resources
Implement runtime material switching capability

Expected Outcomes:

Artists can create custom effects through shader programming

Support for advanced rendering techniques:
- Dynamic gradient transitions
- Texture distortion effects
- Multi-pass rendering

Backward compatibility with existing material configurations
Performance optimization guidelines for shader authors

Implementation Plan: Phase 1: Core system refactoring (2 weeks) Phase 2: Shader interface implementation (3 weeks) Phase 3: Testing & documentation (1 week)

Documentation: Will provide:

Shader authoring guide
Material API reference
Example effect implementations

Feb 17 '25 09:02 johanzhu

背景

Spine 作为业内领先的 2D 骨骼动画工具，其运行时系统通过高效的蒙皮网格计算和插值算法，为开发者提供了流畅的动画表现。然而，当前 Galacean 运行时仅支持基础的 Spine 渲染，无法实现动态溶解、法线贴章、UV扭曲等高级美术需求。

1. 需求驱动
随着游戏项目中美术表现复杂度的提升，亟需通过自定义材质实现以下场景：

动态视觉效果：角色受到攻击时希望表现出一些特殊的效果，但由于无法替换 Shader，所以无法实现。

Spineboy 被冰冻 🥶⬆️

风格化效果：比如描边效果，角色被遮挡时，需要展示轮廓描边，选中角色时展示描边。

2. 现有方案的不足
当前的材质方案存在显著缺陷：着色器硬编码在Material类，无法支持自定义Shader扩展

3. 功能价值
引入标准化自定义材质系统将带来以下收益：

表现力解放：赋能复杂效果的实现，减少美术的实现依赖，开发可以自主开发特效。
生态扩展性：为与编辑器的材质系统，ShaderLab 等功能融合铺平道路。

4. 关键挑战

运行时架构适配：需在不破坏 Spine 核心批处理机制的前提下注入材质逻辑。
性能基线保障：确保动态材质切换不影响动画实例的CPU开销与Draw Call合批。

本 RFC 旨在系统性解决上述问题，提出可落地的运行时扩展方案，推动 Spine 动画管线向材质驱动型工作流演进。

调研

根据市面上引擎的调研，支持自定义材质的引擎有：cocos，godot，unity

Godot

Godot 可以自定义 SpineSprite （可以理解为 Spine 渲染器）的四种材质。分别是：Normal , Additive, Multiply, Screen 模式的 Material。

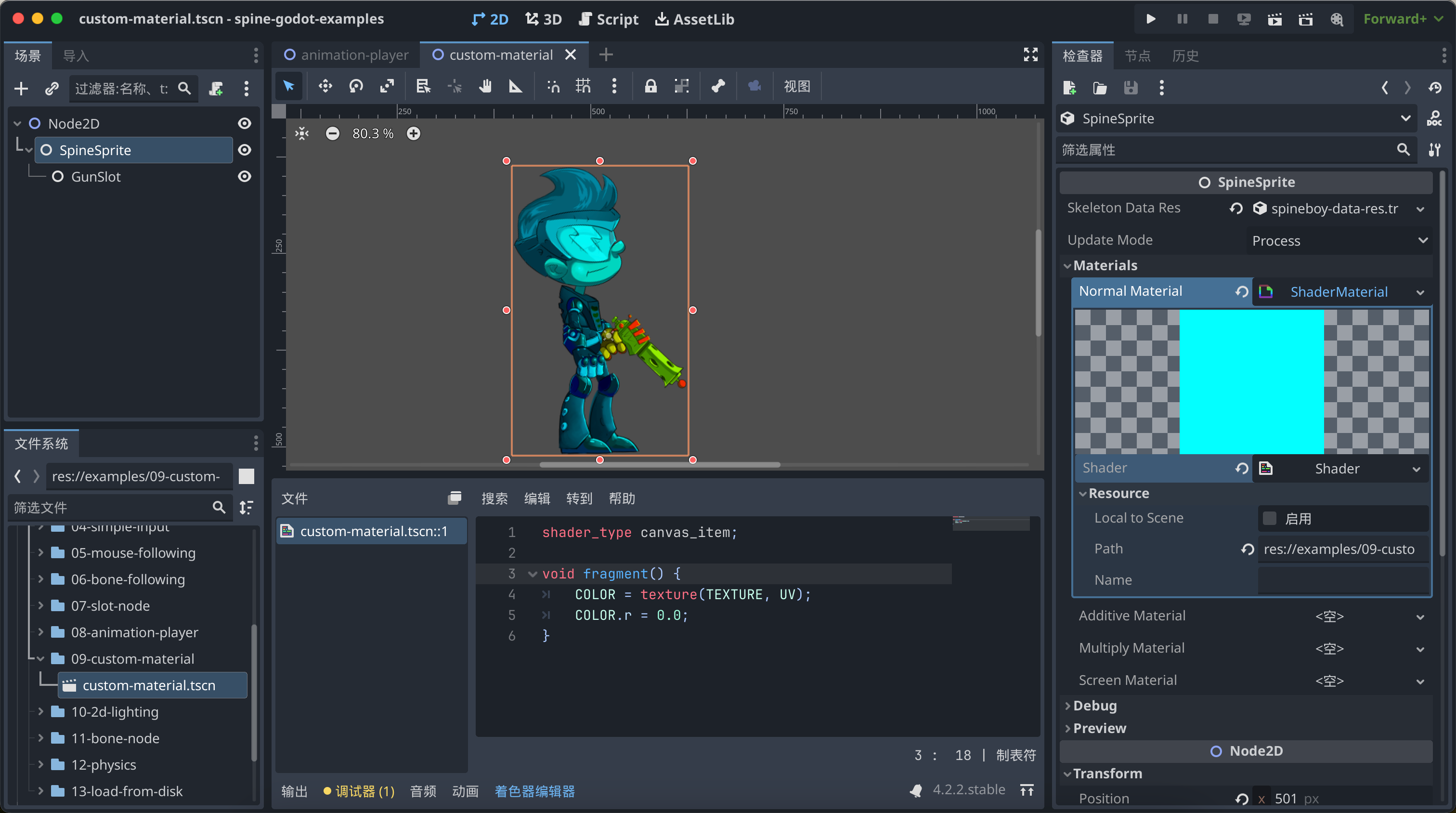

如下图所示：

修改了纹理的 r 通道，进行了变色处理。

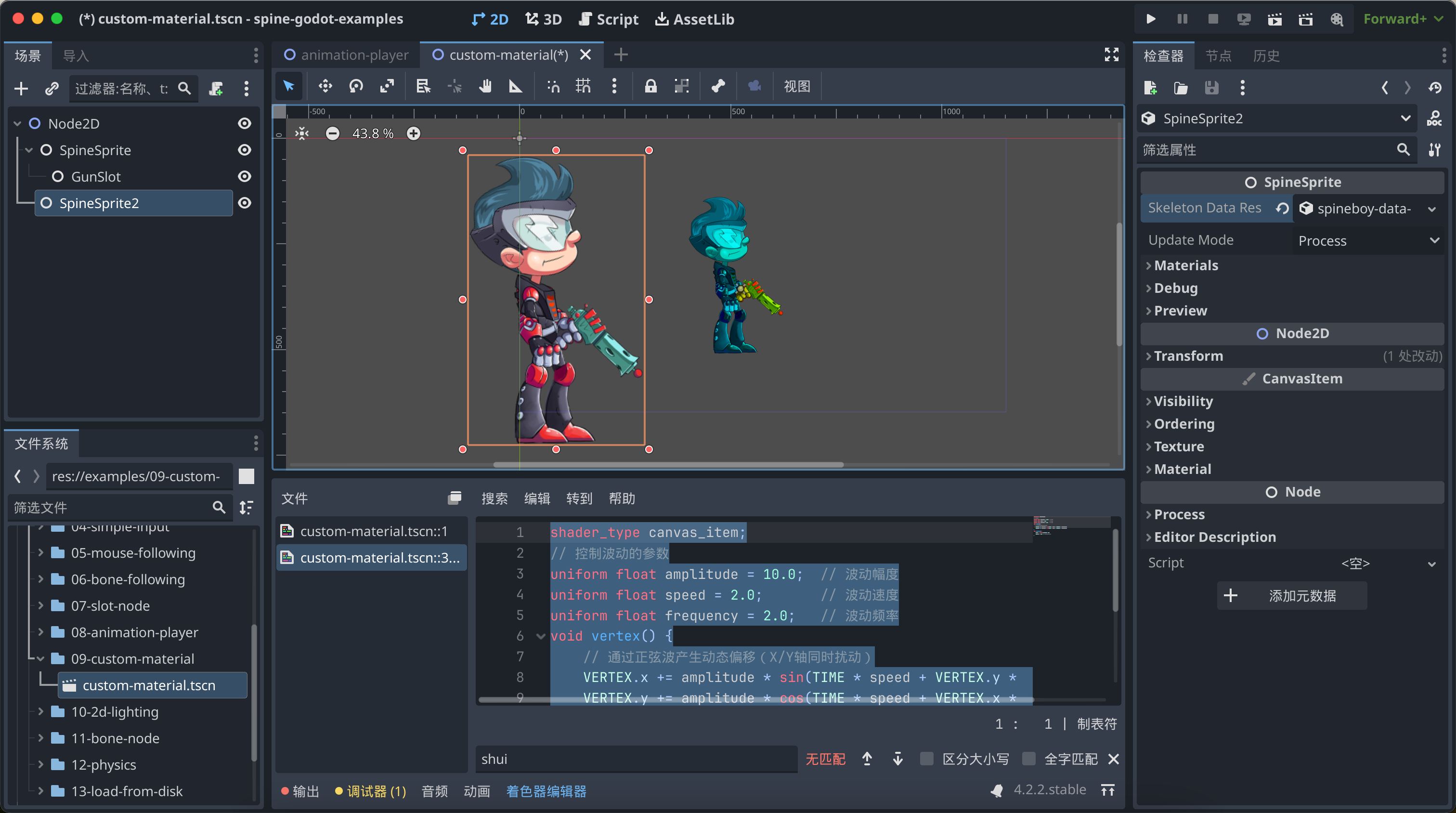

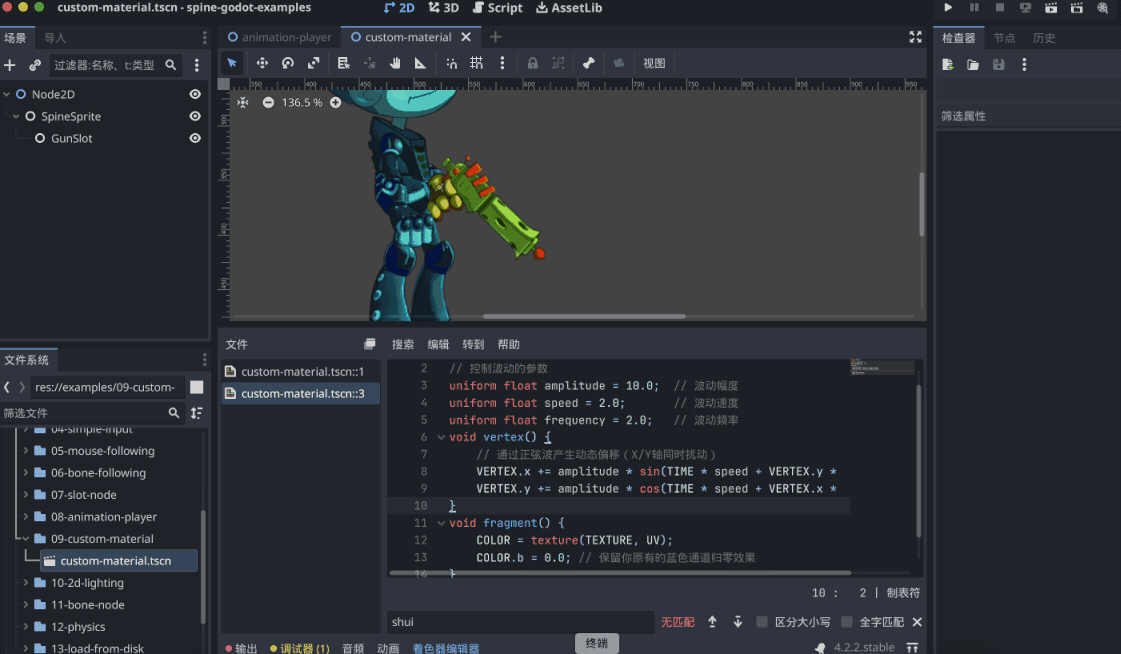

还可以写更复杂的 shader，比如加一点扰动：

不同的 SpineSprite 定义的材质互不影响。

运行时实现

https://github.com/EsotericSoftware/spine-runtimes/blob/4.2/spine-godot/spine_godot/SpineSprite.cpp

Godot 通过分层材质系统实现材质的控制，支持全局和 slot 级别的材质自定义。

一、默认材质系统

预定义四种混合模式材质

使用 CanvasItemMaterial 预置 Normal/Additive/Multiply/Screen 四种默认材质
存储在 SpineSpriteStatics 单例中
根据 Slot 的 blendMode 自动选择对应默认材质

二、全局材质覆盖

SpineSprite 提供四组材质属性：
- normal_material
- additive_material
- multiply_material
- screen_material
优先级高于默认材质
通过 setter 方法设置后，所有对应混合模式的 slot 都会使用该材质

三、Slot 级材质覆盖

通过 SpineSlotNode 节点实现
每个 SpineSlotNode 可设置四种混合模式材质
附加到具体 slot 时可覆盖全局材质设置
实现原理：
- 在 generate_meshes_for_slots 时建立 slot 索引映射
- 渲染时检查 slot 对应的 SpineSlotNode 是否存在
- 优先使用 SpineSlotNode 设置的材质

四、材质选择优先级

SpineSlotNode 材质（最高优先级）
SpineSprite 自定义材质
默认材质（最低优先级）

核心代码

if (!custom_material.is_valid()) {
switch (blend_mode) {
  case spine::BlendMode_Normal:
    custom_material = normal_material;
    break;
  case spine::BlendMode_Additive:
    custom_material = additive_material;
    break;
  case spine::BlendMode_Multiply:
    custom_material = multiply_material;
    break;
  case spine::BlendMode_Screen:
    custom_material = screen_material;
    break;
}
}

// Set the custom material, or the default material
if (custom_material.is_valid()) mesh_instance->set_material(custom_material);
else
mesh_instance->set_material(statics.default_materials[slot->getData().getBlendMode()]);

Cocos

Cocos spine 的自定义材质与引擎 2D 自定义渲染材质功能是相同的：

https://docs.cocos.com/creator/3.8/manual/zh/ui-system/components/engine/ui-material.html

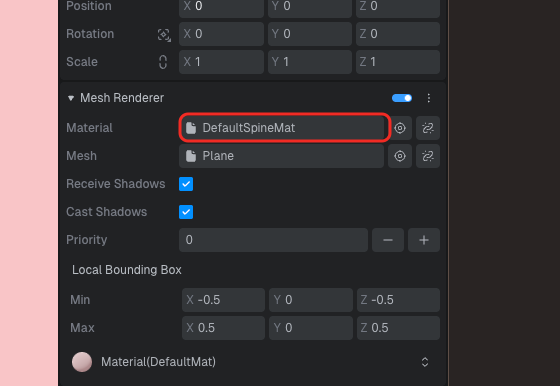

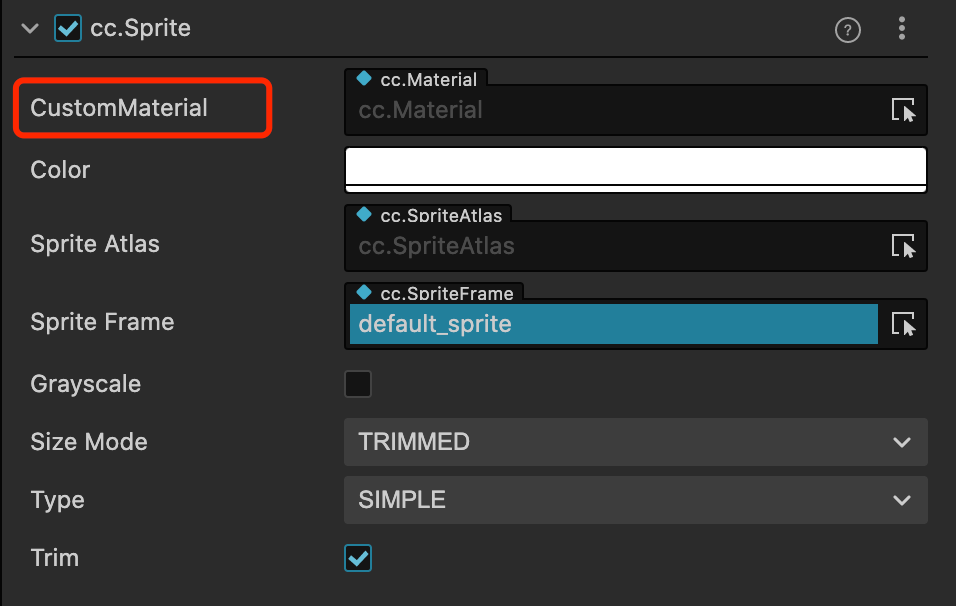

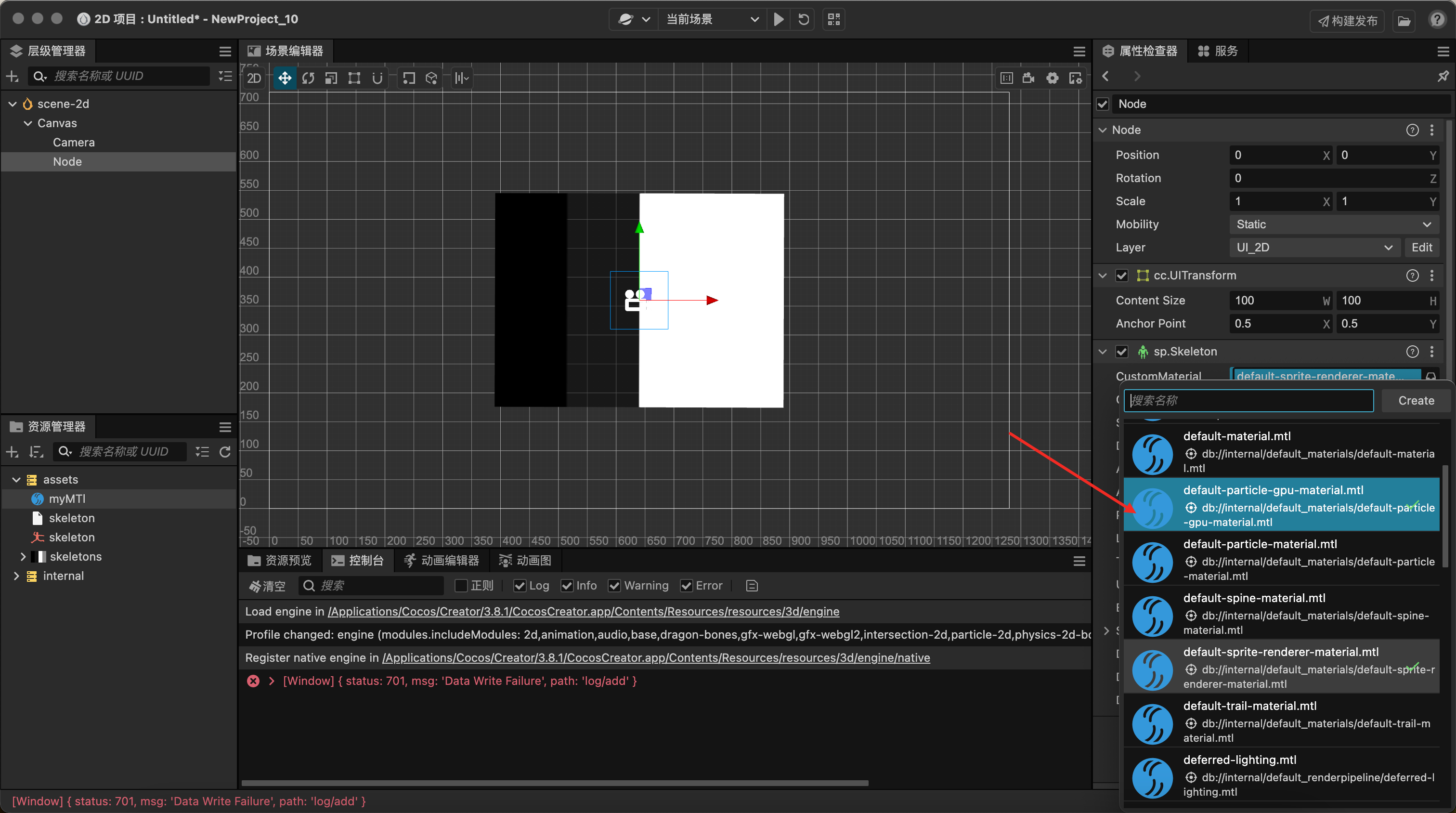

2D 渲染组件大部分都支持使用自定义材质，其使用界面如下图（以 Sprite 组件为例）：其使用方法与其他内置材质并无不同，将要使用的材质拖拽到 CustomMaterial 属性框中即可。

（这里体验非常好，鼠标悬停在不同的材质时，viewport 能够直接预览其渲染效果

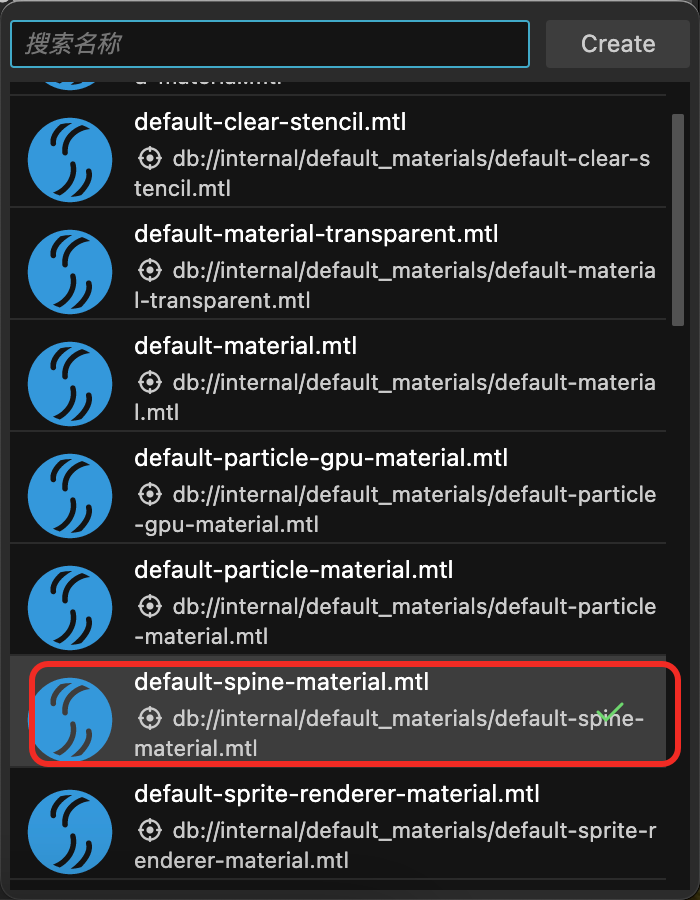

可以看到默认材质中有一个 default-spine-material:

编辑器中的体验和 godot 类似。把自己定义的材质拖到插槽即可。

运行时实现

https://github.com/cocos/cocos-engine/blob/v3.8.7/cocos/spine/skeleton.ts

Cocos 的实现方式与 Galacean 类似：

customMaterial: 用户自定义材质属性。当设置时，触发updateMaterial()更新材质。
默认材质: 若无自定义材质，使用内置的default-spine-material。
材质实例缓存 (_materialCache): 以混合参数和类型为键缓存材质实例，避免重复创建。

// 自定义材质设置
set customMaterial (val) {
    this._customMaterial = val;
    this.updateMaterial(); // 触发材质更新
    this._markForUpdateRenderData();
}
// 更新材质逻辑
updateMaterial() {
    let mat: Material;
    if (this._customMaterial) mat = this._customMaterial;
    else mat = this._updateBuiltinMaterial(); // 获取默认材质
    this.setSharedMaterial(mat, 0); // 设置为共享材质
    this._cleanMaterialCache(); // 清理旧缓存
}

动态生成不同混合模式的材质
- 混合状态配置: 根据混合因子（如BlendFactor.SRC_ALPHA）动态设置材质的混合模式。
- 双色染色支持: 通过SpineMaterialType.TWO_COLORED类型启用，生成对应着色器变体。

getMaterialForBlendAndTint(src: BlendFactor, dst: BlendFactor, type: SpineMaterialType) {
    const key = `${type}/${src}/${dst}`;
    if (inst) return inst; // 如果存在直接返回
    // 创建新实例（自定义或默认材质）
    const inst = new MaterialInstance(...);

    // 配置混合状态
    inst.overridePipelineStates({
        blendState: {
            targets: [{ blendSrc: src, blendDst: dst }]
        }
    });
    // 双色染色处理
    let useTwoColor = (type === TWO_COLORED);
    inst.recompileShaders({ TWO_COLORED: useTwoColor });

    return inst; // 返回缓存实例
}

PS: 这里和 Galacean 实现方法一样，但是我的做法明显有缺陷，我根据 textureId 额外存储了一份 Material，但是 Materia 无需根据纹理 ID 来做区分，texture 只是 material 的一个属性。

Unity

https://zh.esotericsoftware.com/spine-unity-utility-components#SkeletonRendererCustomMaterials

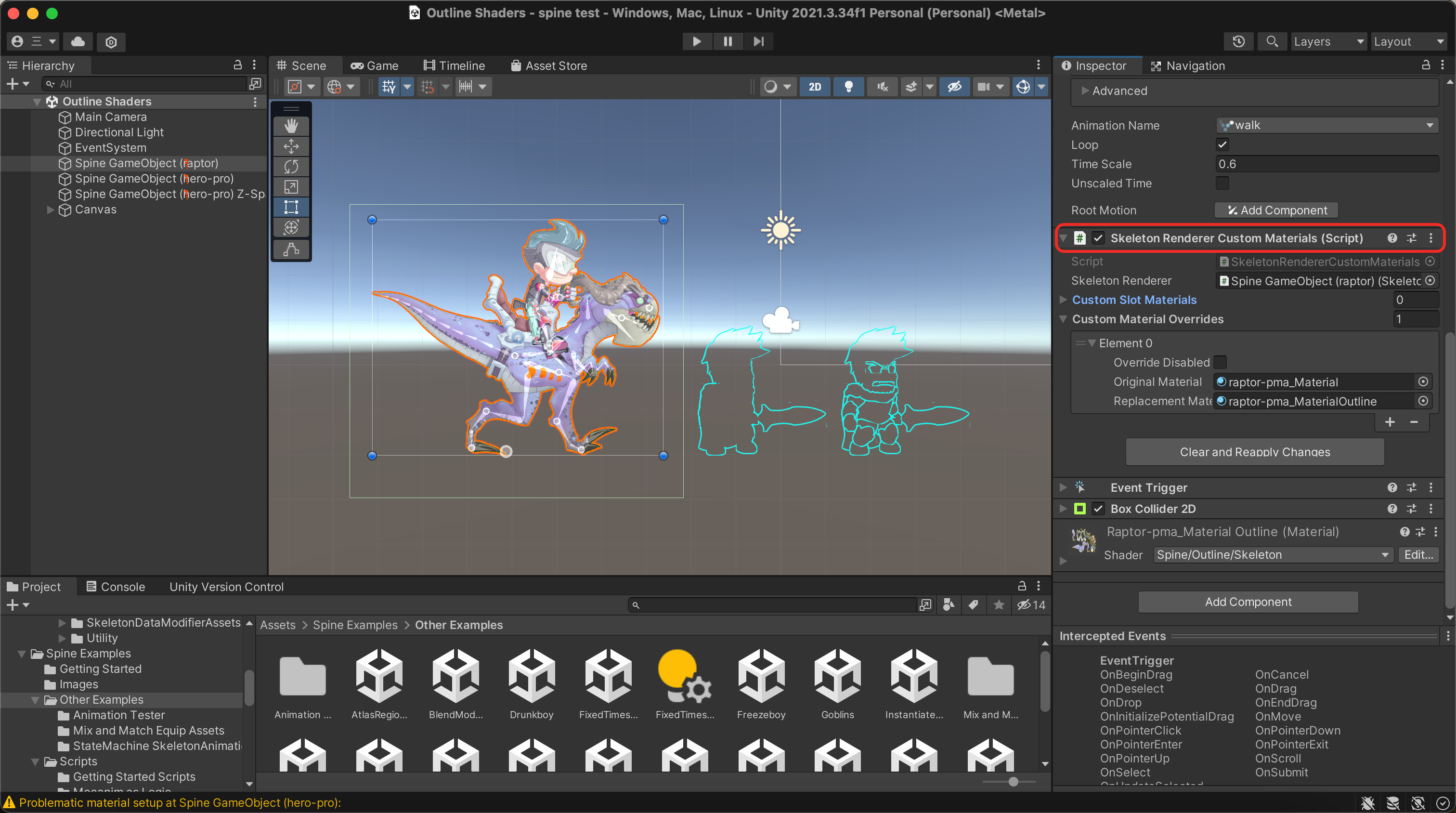

Unity 通过一个脚本组件：SkeletonRenderer Custom Materials 实现的自定义材质能力。

这里的自定义材质功能有两个：

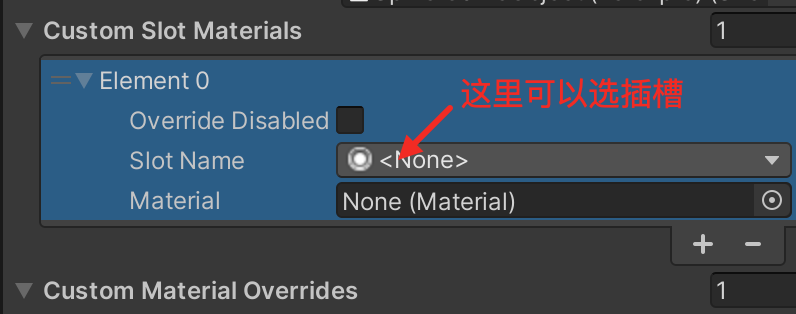

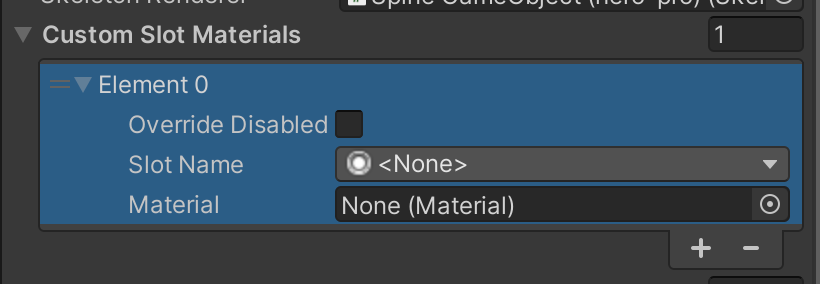

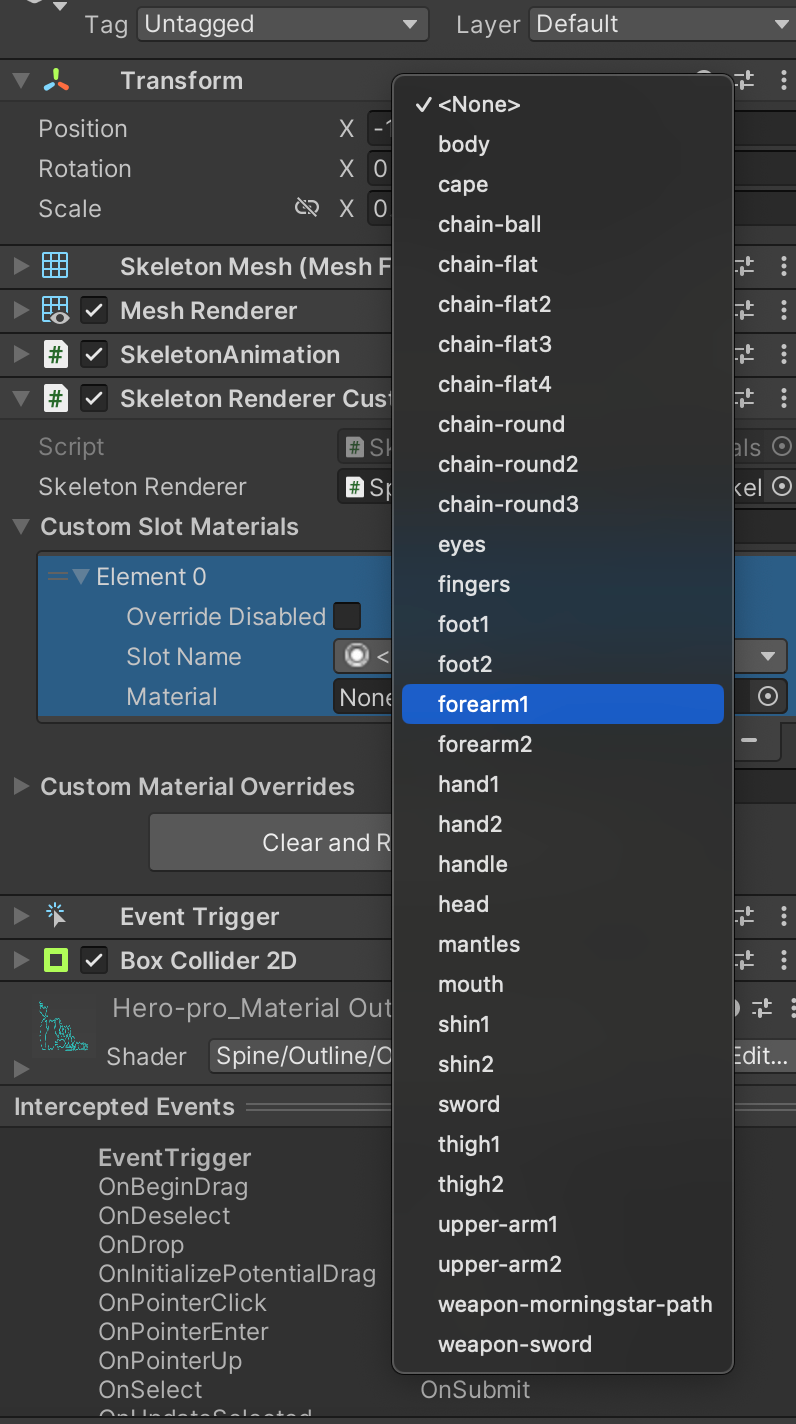

Custom Slot Materials

自定义插槽的材质。可以设置多个：

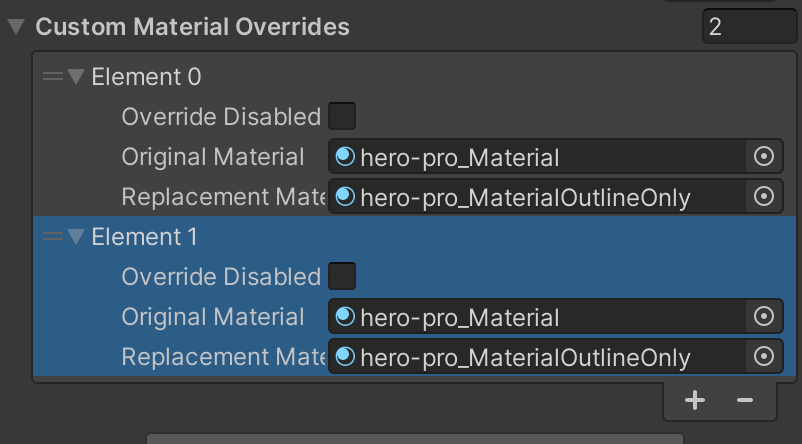

Custom Material Overrides

覆盖原本的 spine 材质。也可以设置多个。

为啥会有多个呢？因为在上传素材时，不同混合模式的材质会独立出来，产生多份。

运行时实现

默认材质

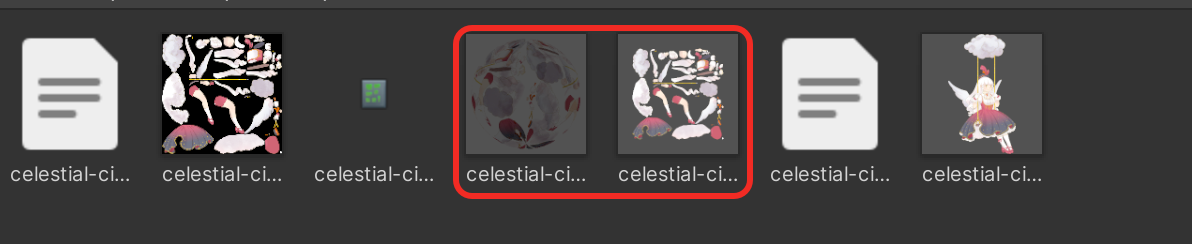

Unity 在加载阶段就会生成默认的 Material 资产，这一点和其他的引擎都不一样： https://github.com/EsotericSoftware/spine-runtimes/blob/4.2/spine-unity/Assets/Spine/Editor/spine-unity/Editor/Utility/AssetUtility.cs

核心代码如下：

public static AtlasAssetBase IngestSpriteAtlas (UnityEngine.U2D.SpriteAtlas spriteAtlas, List<string> texturesWithoutMetaFile) {

			atlasAsset.spriteAtlasFile = spriteAtlas;

			int pagesCount = 1;
			List<Material> populatingMaterials = new List<Material>(pagesCount);

			{
				string pageName = "SpriteAtlas";
				string materialPath = assetPath + "/" + primaryName + "_" + pageName + ".mat";
				Material material = AssetDatabase.LoadAssetAtPath<Material>(materialPath);

				if (material == null) {
					Shader defaultShader = GetDefaultShader();
					material = defaultShader != null ? new Material(defaultShader) : null;
					ApplyPMAOrStraightAlphaSettings(material, SpineEditorUtilities.Preferences.textureSettingsReference);
					AssetDatabase.CreateAsset(material, materialPath);
				} else {
					vestigialMaterials.Remove(material);
				}

				if (texture != null)
					material.mainTexture = texture; // 设置纹理

				EditorUtility.SetDirty(material);
				// 把创建的材质添加到 populatingMaterials
				populatingMaterials.Add(material);
			}

      // 设置 material 到 atlas资产
			atlasAsset.materials = populatingMaterials.ToArray();

	}

其他引擎的 Material 都是内置的。资产一般都是：骨骼，atlas，纹理三个资产。而 Unity 除了 Texture 外，还会生对应的 Material 资产。

自定义材质

插槽材质：

这里会使用内部存储的 customSlotMaterials 进行设置。（同样可以通过 SkeletonRendererCustomMaterials 脚本进行设置。）

Material material;
if (isCustomSlotMaterialsPopulated) {
  if (!customSlotMaterials.TryGetValue(slot, out material))
    material = (Material)((AtlasRegion)region).page.rendererObject;
} else {
  material = (Material)((AtlasRegion)region).page.rendererObject;
}

全局覆盖材质

通过内部存储的 customMaterialOverride 进行设置。（同样可以通过 SkeletonRendererCustomMaterials 脚本进行设置。）

	if (customMaterialOverride.Count > 0) // isCustomMaterialOverridePopulated
					MeshGenerator.TryReplaceMaterials(workingSubmeshInstructions, customMaterialOverride);

总结

调研方案对比

1. Godot 方案

Godot 提供 SpineSprite 全局材质覆盖 和 Slot 节点级材质覆盖 两种粒度，采用简单的分层材质控制体系：

优势
- 简洁直观，用户易于理解
- 插槽级材质覆盖提供较高灵活度
劣势
- 每个插槽材质需额外节点（SpineSlotNode），增加节点管理开销

2. Cocos 方案

Cocos Creator 的 Spine 自定义材质与引擎其他 2D 组件共享统一的材质管理界面，支持拖拽即可快速生效：

优势
- 统一的材质管理，且编辑器操作简单，容易上手
- 材质缓存机制简单高效
- 编辑器：鼠标悬停在材质上即可预览效果
劣势
- 仅支持 Spine 渲染器级材质，未原生提供插槽级别的材质控制
- 自定义程度相对较低，混合模式等配置依赖代码实现，非完全可视化

3. Unity 方案

Unity 将 Spine 的材质完全资产化，支持全局覆盖和插槽级别多个材质资产的自定义：

优势
- 极致的灵活度，材质资产独立，便于高度复用与复杂项目的统一管理
- 官方内置丰富的 Spine Shader 支持（如Lit、Fill、Tint Additive Special），易于实现高级效果
劣势
- 过于复杂，对普通用户学习成本高，需理解 Shader 及多个资产关系
- 引擎侧材质资产的维护成本大，实现复杂，用户也有额外理解成本

调研结论

使用 Cocos / Godot 类似的简介设计

综合以上的调研，决定不采用 Unity 这样比较重的方案，而是选择类似 Cocos / Godot 这样简洁的设计。理由如下

❌ Unity 材质系统太重，复杂程度远超实际需求

Unity 为 Spine 提供了 十几种内置着色器，覆盖 URP、LWRP、Standard 管线、Outline、多种 Tint、多种混合模式、光照/非光照、Sprite 专用、Canvas 专用等场景。这种设计初衷是兼容各种渲染管线和平台差异，但带来的问题是：

材质概念繁多，用户学习成本高；
对于轻量项目开发者，美术和前端都需理解大量 Unity 专属的 shader pipeline、ZWrite、PMA 等概念，理解成本高；
实现复杂，维护困难，容易形成耦合。

✅ 而 Galacean 引擎只使用了一到两个基础 shader（默认 / Tint），当前阶段根本不需要如此繁复的系统设计。

目前追求：易用性 > 复杂性，直觉式工作流更符合目标用户

Galacean 引擎当前主打轻量化和移动端场景，希望能让用户快速上手。

根据上述调研可以发现：

Cocos 和 Godot 的方案更加易于理解，用户只需要拖一个材质即可，立即在编辑器中看到效果；
无需理解材质变体、管线兼容性等高级概念；
编辑器 UI 也更简洁清晰，支持预览、快捷设置

当前没有多 shader 需求，设计复杂系统属于“超前优化”

目前我们的 Spine 运行时只维护了两套材质：

Spine/Skeleton: 默认无光照 shader；
Spine/Skeleton Tint: 支持双色 Tint Black 的 shader。

Unity 的十几种 shader 设计是因为它要同时兼容：

多种渲染管线（Built-in / URP / LWRP）
多种使用场景（3D Sprite / Canvas / Outline / Shadow）

但在我们的引擎中：

没有渲染管线切换需求；
没有那么多光照、边缘光、法线、RT 等需求；
不需要提前做那么多材质资产；

所以：独立出 Material、做一个高度通用的系统，不仅意义不大，还会造成复杂系统的早产。

性能优先 + 可扩展性留口，兼顾现在与未来

当下的设计目标是：

保持运行时性能：默认路径无插槽 override，即可最大合批；
让用户在需要时开启自定义材质：插槽级材质仅按需使用；

如果有定制化的需求，使用自定义材质即可。

具体方案

编辑器功能设计

核心功能

Galacean 提供对全局（渲染器）以及特定插槽的材质自定义。

交互形式

提供额外的自定义材质配置项，能够传入一个自定义的材质球。

提供一个自定义插槽材质的配置项，能够点击加号，添加一个配置项。可以配置插槽名字以及自定义的材质。

运行时设计

材质实现方案调整

主要修改点：

新增SpineMaterialManager，材质的创建/获取/缓存由 SpineMaterialManager 统一集中管理，SpineGenerator 只负责生成 primitive 不再负责持有材质相关逻辑
增加自定义材质能力，材质优先级：

[Default Material]

↑

[Renderer Custom Material]

↑

[Slot Custom Material]

新增材质管理器

class SpineMaterialManager {
  readonly defaultMaterial: SpineMaterial; // 默认内置材质
  customMaterial?: Material; // 自定义材质（渲染器纬度）

   // 自定义插槽材质
  private _slotMaterials: Record<string, Material> = {};
  // 全局材质缓存，避免重复创建材质实例
  private static _materialCache: Record<string, Material> = {};

  constructor(private _engine: Engine, private _renderer: SpineAnimationRenderer) {
    this.defaultMaterial = this._getOrCreateTemplate("normal", false);
  }

  // 重制方法
  reset(): void {
    this.customMaterial = undefined;
    this._slotMaterials = {};
    this.clearCache(); // 清除缓存
  }

  // 自定义插槽材质
  setSlotMaterial(slotName: string, material: Material) {
    this._slotMaterials[slotName] = material;
  }

  // 获取插槽材质
  getSlotMaterial(slotName: string) {
    return this._slotMaterials[slotName];
  }

  // 获取材质
  get(slotName: string, texture: Texture2D, blendMode: number): Material {
    const premul = this._renderer.premultipliedAlpha;

    // 1. 插槽材质优先
    const slotMat = this._slotMaterials[slotName];
    if (slotMat) {
      slotMat.shaderData.setTexture("material_SpineTexture", texture);
      setBlendMode(slotMat, blendMode, premul);
      return slotMat;
    }

    // 2. 自定义材质优先
    if (this.customMaterial) {
      this.customMaterial.shaderData.setTexture("material_SpineTexture", texture);
      setBlendMode(this.customMaterial, blendMode, premul);
      return this.customMaterial;
    }

    // 3. 默认材质 + 缓存管理
    const key = `${texture.instanceId}_${blendMode}_${premul ? 1 : 0}`;
    let cached = SpineMaterialManager._materialCache[key];
    if (!cached) {
      const template = this._getOrCreateTemplate("normal", premul); // 默认以 normal 为基础
      cached = template.clone();
      setBlendMode(cached, blendMode, premul);
      SpineMaterialManager._materialCache[key] = cached;
    }
    cached.shaderData.setTexture("material_SpineTexture", texture);
    return cached;
  }

  private _getOrCreateTemplate(mode: "normal" | "screen" | "add" | "multiply", premul: boolean): Material {
    const key = `${mode}_${premul ? 1 : 0}`;
    if (SpineMaterialManager._templateMaterials[key]) return SpineMaterialManager._templateMaterials[key];

    const mat = new SpineMaterial(this._engine);
    setBlendMode(mat, mode, premul);
    SpineMaterialManager._templateMaterials[key] = mat;
    return mat;
  }
}

class SpineAnimationRenderer extends Renderer {
  readonly materialManager = new SpineMaterialManager(this.engine, this);

  set customMaterial(mtl) {
    this.materialManager.customMaterial = mtl;
  }

  get  customMaterial() {
    return this.materialManager.customMaterial;
  }

  setSlotMaterial(slotName: string, mtl: Material) {
    this.materialManager.setSlotMaterial(slotName, mtl);
  }

  getSlotMaterial(slotName: string) {
    return this.materialManager.getSlotMaterial(slotName);
  }
}


const { slotName, blendMode, texture, subPrimitive } = renderItem;
renderer._addSubPrimitive(subPrimitive);
const subTexture = _separateSlotTextureMap.get(slotName) || texture.getImage();
// 这里get一下就好
const material = renderer.materialManager.get(slotName, subTexture, blendMode);
renderer.setMaterial(i, material);

核心 API

功能	API	示例
设置全局材质	`renderer.customMaterial = mat`	`renderer.customMaterial = dissolveMat`
设置插槽材质	`setSlotMaterial(slot, mat)`	`renderer.setSlotMaterial("head", edgeMat)`
获取插槽材质	`getSlotMaterial(slot)`	`const mat = renderer.getSlotMaterial("body")`

Apr 02 '25 09:04 johanzhu
