[g] Text 增加装饰线、沿线布局等特性

[xiaoiver]

目前 g-canvaskit 渲染器实现了以上特性： https://g-next.antv.vision/zh/docs/api/renderer/canvaskit#%E4%BF%AE%E9%A5%B0%E7%BA%BF

其它渲染器希望保持一致效果。

• [ ] 沿线布局
• [ ] 装饰线
• [ ] 阴影
• [ ] 文本选中

沿线布局

已有实现

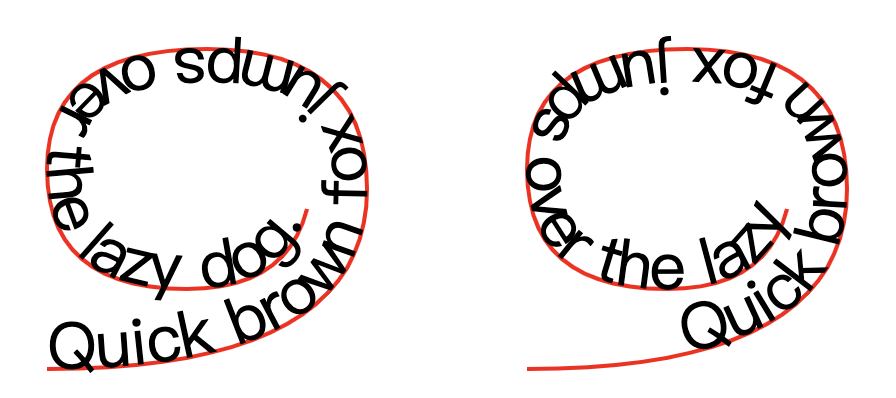

SVG 原生可以通过 <textPath> 实现： https://developer.mozilla.org/en-US/docs/Web/SVG/Element/textPath

但浏览器兼容性并不好，例如 Chrome 106 仅支持 href 和 startOffset ，不支持 side，Firefox 支持度较好： https://developer.mozilla.org/en-US/docs/Web/SVG/Element/textPath#browser_compatibility

<svg viewBox="0 0 100 100" xmlns="http://www.w3.org/2000/svg">
  <!-- to hide the path, it is usually wrapped in a <defs> element -->
  <!-- <defs> -->
  <path
    id="MyPath"
    fill="none"
    stroke="red"
    d="M10,90 Q90,90 90,45 Q90,10 50,10 Q10,10 10,40 Q10,70 45,70 Q70,70 75,50" />
  <!-- </defs> -->

  <text>
    <textPath href="#MyPath">Quick brown fox jumps over the lazy dog.</textPath>
  </text>
</svg>

在 Fabric.js 中有 Canvas 的实现： http://fabricjs.com/docs/fabric.Text.html#path https://github.com/fabricjs/fabric.js/blob/master/src/shapes/text.class.ts#L225

var textPath = new fabric.Text('Text on a path', {
    top: 150,
    left: 150,
    textAlign: 'center',
    charSpacing: -50,
    path: new fabric.Path('M 0 0 C 50 -100 150 -100 200 0', {
        strokeWidth: 1,
        visible: false
    }),
    pathSide: 'left',
    pathStartOffset: 0
});

API

支持以下属性：

• textPath 仅支持传入 Path，如果需要其它基础图形可以使用 convertToPath 进行转换
• textPathSide 在 Path 的左侧还是右侧
• textPathStartOffset 起始偏移量

注意事项

• 会影响现有包围盒的计算逻辑，需要拆分成一个个字符排布
• 超出 Path 的部分会被截断

装饰线

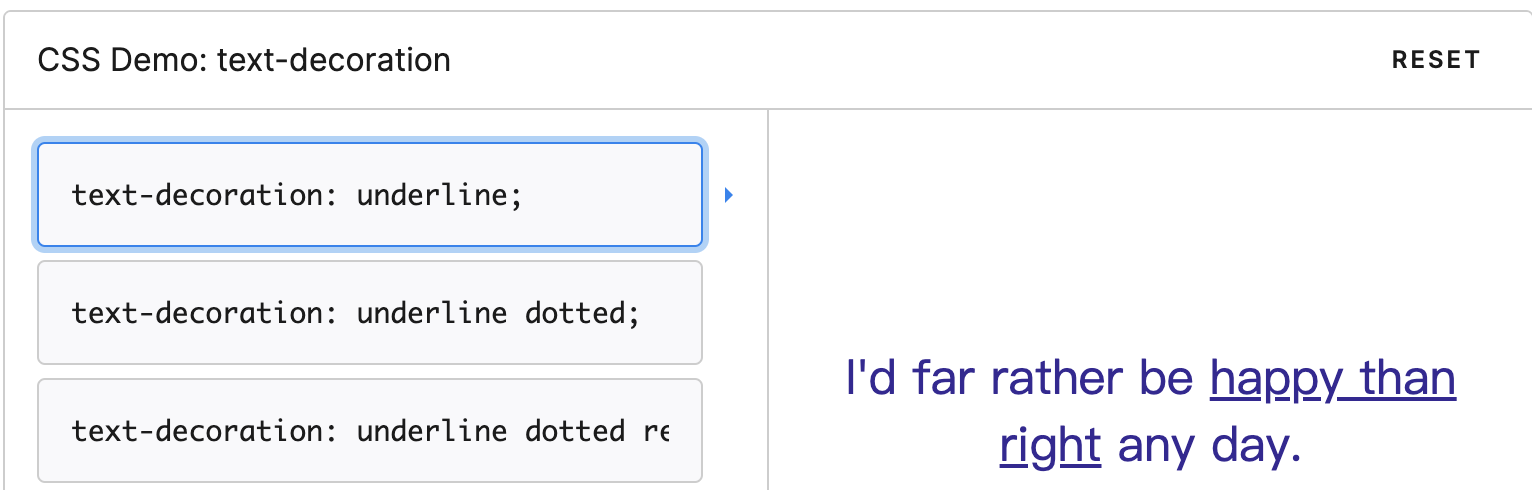

CSS 中通过 text-decoration 实现： https://developer.mozilla.org/zh-CN/docs/Web/CSS/text-decoration

SVG 也支持同名属性： https://developer.mozilla.org/en-US/docs/Web/SVG/Attribute/text-decoration

但两者的效果并不一致，SVG 有很大局限：

• 首先它会限制使用同款 fill 和 stroke 绘制装饰线： http://tavmjong.free.fr/SVG/TEXT_DECORATION/ https://www.w3.org/TR/SVG11/text.html#TextDecorationProperties
• 其次样式仅支持 solid

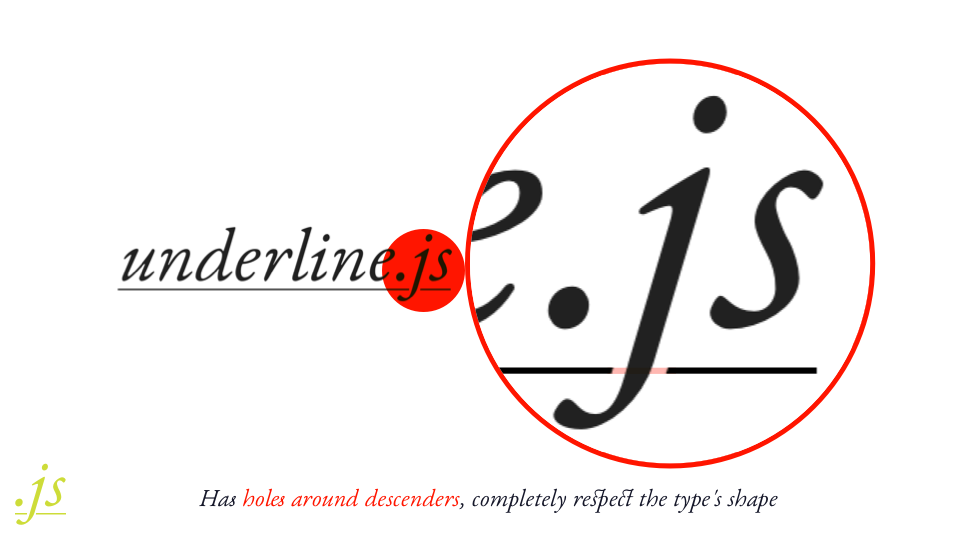

需要注意的是，并不是简单在 Text 上叠加 Line，注意 p 字母 descenders 的避让效果：

underline.js 的实现就考虑到了这一点： https://underlinejs.wentin.net/ https://medium.design/crafting-link-underlines-on-medium-7c03a9274f9

Fabric.js 的实现： http://fabricjs.com/docs/fabric.Text.html#underline

API

支持以下属性：

• textDecorationLine https://developer.mozilla.org/en-US/docs/Web/CSS/text-decoration-line
• textDecorationStyle https://developer.mozilla.org/en-US/docs/Web/CSS/text-decoration-style
• textDecorationColor https://developer.mozilla.org/en-US/docs/Web/CSS/text-decoration-color

阴影

CSS 支持： https://developer.mozilla.org/en-US/docs/Web/CSS/text-shadow

Canvas 可以通过 shadowBlur 实现： https://stackoverflow.com/questions/20909585/html5-canvas-text-shadow-equivalent

文本选中

SVG 天然支持。但其他渲染器需要额外开发。
