rt-thread [bsp/stm32] 简化drv_usart中的DMA接收逻辑

拉取/合并请求描述：(PR description)

[ 原有的DMA接收逻辑不是很清晰，我按照V2的代码进行了简化。已经在stm32427和405上进行了测试，功能正常。 ]

以下的内容不应该在提交PR时的message修改，修改下述message，PR会被直接关闭。请在提交PR后，浏览器查看PR并对以下检查项逐项check，没问题后逐条在页面上打钩。 The following content must not be changed in the submitted PR message. Otherwise, the PR will be closed immediately. After submitted PR, please use a web browser to visit PR, and check items one by one, and ticked them if no problem.

当前拉取/合并请求的状态 Intent for your PR

必须选择一项 Choose one (Mandatory):

[ ] 本拉取/合并请求是一个草稿版本 This PR is for a code-review and is intended to get feedback
[ ] 本拉取/合并请求是一个成熟版本 This PR is mature, and ready to be integrated into the repo

代码质量 Code Quality：

我在这个拉取/合并请求中已经考虑了 As part of this pull request, I've considered the following:

[ ] 已经仔细查看过代码改动的对比 Already check the difference between PR and old code
[ ] 代码风格正确，包括缩进空格，命名及其他风格 Style guide is adhered to, including spacing, naming and other styles
[ ] 没有垃圾代码，代码尽量精简，不包含#if 0代码，不包含已经被注释了的代码 All redundant code is removed and cleaned up
[ ] 所有变更均有原因及合理的，并且不会影响到其他软件组件代码或BSP All modifications are justified and not affect other components or BSP
[ ] 对难懂代码均提供对应的注释 I've commented appropriately where code is tricky
[ ] 本拉取/合并请求代码是高质量的 Code in this PR is of high quality
[ ] 本拉取/合并使用formatting等源码格式化工具确保格式符合RT-Thread代码规范 This PR complies with RT-Thread code specification

Aug 31 '22 09:08 BreederBai

有没有做过擦写片内 Flash 同时 DMA 接收数据的测试？

我记得 STM32 在擦写片内 Flash 时，CPU 是没法响应中断的，此时 DMA 依然可以持续的接收数据。等擦写 Flash 完成后，中断 ISR 才会执行，此时可能串口空闲中断晚于串口 DMA 缓存区满中断。所以为了考虑这个情况，专门增加了一些额外逻辑。可以留意下当时的这个 PR https://github.com/RT-Thread/rt-thread/pull/739

Aug 31 '22 09:08 armink

有没有做过擦写片内 Flash 同时 DMA 接收数据的测试？

我记得 STM32 在擦写片内 Flash 时，CPU 是没法响应中断的，此时 DMA 依然可以持续的接收数据。等擦写 Flash 完成后，中断 ISR 才会执行，此时可能串口空闲中断晚于串口 DMA 缓存区满中断。所以为了考虑这个情况，专门增加了一些额外逻辑。可以留意下当时的这个 PR #739

刚测试了下，在DMA 接收数据时，擦内部flash，没有发现有什么异常

Aug 31 '22 09:08 BreederBai

有没有做过擦写片内 Flash 同时 DMA 接收数据的测试？我记得 STM32 在擦写片内 Flash 时，CPU 是没法响应中断的，此时 DMA 依然可以持续的接收数据。等擦写 Flash 完成后，中断 ISR 才会执行，此时可能串口空闲中断晚于串口 DMA 缓存区满中断。所以为了考虑这个情况，专门增加了一些额外逻辑。可以留意下当时的这个 PR #739

刚测试了下，在DMA 接收数据时，擦内部flash，没有发现有什么异常

测试时，在内部 Flash 擦写过程中，是有确认触发 DMA 缓冲区满中断的吗？

Sep 02 '22 05:09 armink

有没有做过擦写片内 Flash 同时 DMA 接收数据的测试？我记得 STM32 在擦写片内 Flash 时，CPU 是没法响应中断的，此时 DMA 依然可以持续的接收数据。等擦写 Flash 完成后，中断 ISR 才会执行，此时可能串口空闲中断晚于串口 DMA 缓存区满中断。所以为了考虑这个情况，专门增加了一些额外逻辑。可以留意下当时的这个 PR #739

刚测试了下，在DMA 接收数据时，擦内部flash，没有发现有什么异常

测试时，在内部 Flash 擦写过程中，是有确认触发 DMA 缓冲区满中断的吗？

这个不确定，我不是在调试下测试的

Sep 02 '22 08:09 BreederBai

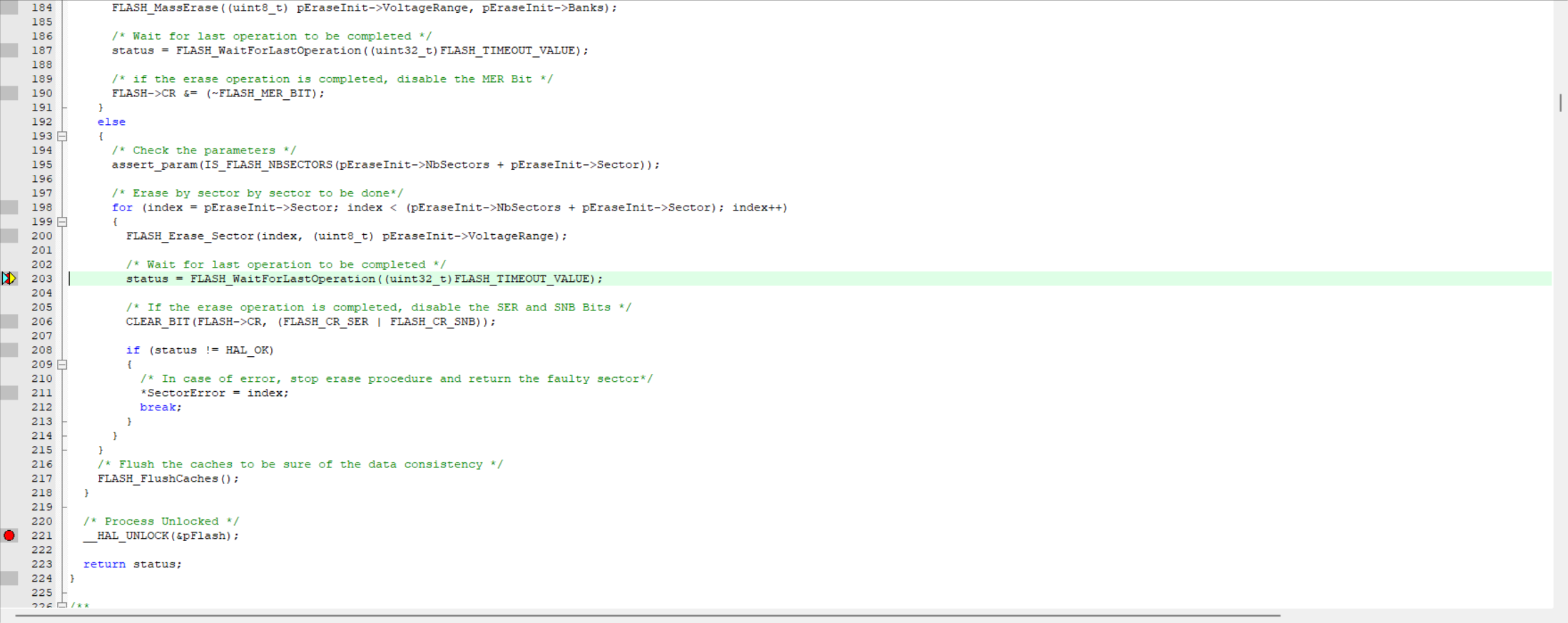

测试了下，擦flash的时候还会响应中断，下面是我打断点的地方。但我不清楚打断点的地方对不对。 HAL_FLASHEx_Erase函数中

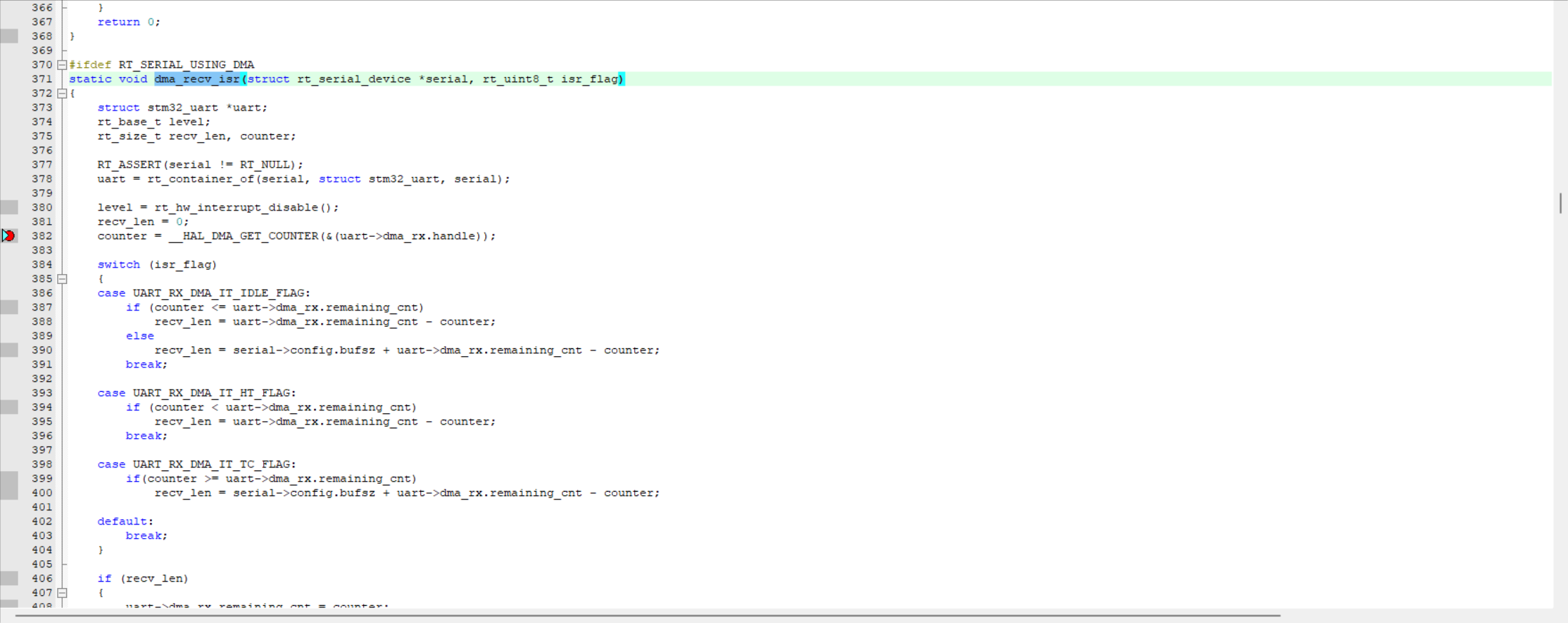

drv_usart.c里dma_recv_isr函数中

Sep 04 '22 05:09 BreederBai

擦写 Flash 的过程中，是不会执行代码的，也包括 ISR ，擦写完成才会触发 ISR。可以选择 F4 芯片，它有个 128KB 扇区，擦除时间较长，利于测试。

Sep 05 '22 01:09 armink

擦写 Flash 的过程中，是不会执行代码的，也包括 ISR ，擦写完成才会触发 ISR。可以选择 F4 芯片，它有个 128KB 扇区，擦除时间较长，利于测试。

哦哦，原来是这样，如果原理上是不会执行的，那我测试的应该有些问题。我还有个疑问，我目前的修改只是对之前代码的整理，如果没有考虑擦flash的情况，那之前的代码也没有考虑。我之所以改这个地方，是因为最近一次关于计算DMA接收长度的更改，导致我的代码接收数据出了问题，那个改法应该是有BUG。

Sep 05 '22 03:09 BreederBai

擦写 Flash 的过程中，是不会执行代码的，也包括 ISR ，擦写完成才会触发 ISR。可以选择 F4 芯片，它有个 128KB 扇区，擦除时间较长，利于测试。

我的设想是在擦除flash前后打两个断点，在DMA中断函数里打一个断点，然后去看是不是擦flash的时候，只有走完擦flash的第二个断点后，才会进中断。按我发的图中那样，在擦flash第二个断点前，就进DMA中断了。请问，按照我这个思路去测试，该把断点打到哪个地方呢

Sep 05 '22 03:09 BreederBai

@armink 您提到的因为考虑到擦flash的情况，增加的额外逻辑，我使用的这个代码里似乎是有的。

Sep 05 '22 03:09 BreederBai

建议这块最好增加一个测试用例，单片机接收测试时候，增加数据有效性校验检查，保证即便有 Flash 擦写条件下也不影响正常接收数据的有效性就好了

Sep 06 '22 01:09 armink

没看出来哪儿简化了。看看 serialX 里的处理，那个才叫简化 dma_cnt = RT_SERIAL_DMA_BUFSZ - __HAL_DMA_GET_COUNTER(&(uart->dma_rx.handle)); 三种中断，同一个公式搞定。

Sep 06 '22 02:09 thewon86

建议这块最好增加一个测试用例，单片机接收测试时候，增加数据有效性校验检查，保证即便有 Flash 擦写条件下也不影响正常接收数据的有效性就好了

能具体下如何测试吗？我不太清楚该怎么测试。

Sep 06 '22 02:09 BreederBai

没看出来哪儿简化了。看看 serialX 里的处理，那个才叫简化 dma_cnt = RT_SERIAL_DMA_BUFSZ - __HAL_DMA_GET_COUNTER(&(uart->dma_rx.handle)); 三种中断，同一个公式搞定。

如果能用一个公式最好了，没注意serialX中的处理，目前只是按照serialv2中的方法，做了统一。改这个地方也是因为之前的逻辑，接收有些问题。serialX框架中，USB虚拟串口可以使用吗？我目前测试serialv2框架的USB虚拟串口接收不了数据

Sep 06 '22 02:09 BreederBai

你说的 “USB虚拟串口” 是 cdc_vcom.c 文件实现的功能吗？看看这个文件源码就知道了，这个东西跟串口驱动没一点儿关系，借用了 rt_hw_serial_isr 这个函数和 struct rt_uart_ops 这个结构体，很奇葩的想法。

Sep 06 '22 05:09 thewon86

你说的 “USB虚拟串口” 是 cdc_vcom.c 文件实现的功能吗？看看这个文件源码就知道了，这个东西跟串口驱动没一点儿关系，借用了 rt_hw_serial_isr 这个函数和 struct rt_uart_ops 这个结构体，很奇葩的想法。

对，是cdc_vcom.c，这个用到了rt_hw_serial_isr，而且和serial有些耦合，所以导致串口架构会影响USB虚拟串口，这个地方做的是有些问题，，，不知道serialX，有没有对cdc_vcom.c做适配

Sep 06 '22 12:09 BreederBai

你说的 “USB虚拟串口” 是 cdc_vcom.c 文件实现的功能吗？看看这个文件源码就知道了，这个东西跟串口驱动没一点儿关系，借用了 rt_hw_serial_isr 这个函数和 struct rt_uart_ops 这个结构体，很奇葩的想法。

对，是cdc_vcom.c，这个用到了rt_hw_serial_isr，而且和serial有些耦合，所以导致串口架构会影响USB虚拟串口，这个地方做的是有些问题，，，不知道serialX，有没有对cdc_vcom.c做适配

上面说了，vcom 和串口没半毛钱关系，没兴趣去做适配。自己重写 vcom 驱动吧，把 serial 相关的东西全删掉。

Sep 07 '22 00:09 thewon86

你说的 “USB虚拟串口” 是 cdc_vcom.c 文件实现的功能吗？看看这个文件源码就知道了，这个东西跟串口驱动没一点儿关系，借用了 rt_hw_serial_isr 这个函数和 struct rt_uart_ops 这个结构体，很奇葩的想法。

对，是cdc_vcom.c，这个用到了rt_hw_serial_isr，而且和serial有些耦合，所以导致串口架构会影响USB虚拟串口，这个地方做的是有些问题，，，不知道serialX，有没有对cdc_vcom.c做适配

上面说了，vcom 和串口没半毛钱关系，没兴趣去做适配。自己重写 vcom 驱动吧，把 serial 相关的东西全删掉。

如果是这样，那感觉有些问题，新功能的引用，不应该破坏原有的功能

Sep 07 '22 02:09 BreederBai

你说的 “USB虚拟串口” 是 cdc_vcom.c 文件实现的功能吗？看看这个文件源码就知道了，这个东西跟串口驱动没一点儿关系，借用了 rt_hw_serial_isr 这个函数和 struct rt_uart_ops 这个结构体，很奇葩的想法。

对，是cdc_vcom.c，这个用到了rt_hw_serial_isr，而且和serial有些耦合，所以导致串口架构会影响USB虚拟串口，这个地方做的是有些问题，，，不知道serialX，有没有对cdc_vcom.c做适配

cdc_vcom里的串口代码是将和pc通信的通道注册为了一个串口设备。这样应用层直接打开这个vcom串口就可以和PC通信了。

Sep 07 '22 02:09 Guozhanxin

你说的 “USB虚拟串口” 是 cdc_vcom.c 文件实现的功能吗？看看这个文件源码就知道了，这个东西跟串口驱动没一点儿关系，借用了 rt_hw_serial_isr 这个函数和 struct rt_uart_ops 这个结构体，很奇葩的想法。

对，是cdc_vcom.c，这个用到了rt_hw_serial_isr，而且和serial有些耦合，所以导致串口架构会影响USB虚拟串口，这个地方做的是有些问题，，，不知道serialX，有没有对cdc_vcom.c做适配

cdc_vcom里的串口代码是将和pc通信的通道注册为了一个串口设备。这样应用层直接打开这个vcom串口就可以和PC通信了。

serial V2中的虚拟串口似乎有问题，目前有其他人提这个问题吗？有计划多久解决这个问题吗

Sep 13 '22 03:09 BreederBai
